Schlüter® Troba line tl
Kullanım ve Fonksiyon
Balkon ve teras su yalıtımlarında, yapı elemanlarına, kapı elemanlarına veya duvar bağlantılarına yeterli bağlantı yüksekliği genelde bulunmaz.
DIN 18 195, bölüm 5, 7.1.6’ya göre su yalıtımı, zemin kaplamasının üst kenarı üzerinden 15 cm yukarıya çıkmalıdır.
Öyleki bu DIN spesifikasyonuna göre, kapı bağlantılarında 15 cm yüksekliğinde eşik gereklidir. Bununla beraber, düz çatı şartnamelerine göre, eğer uygun ölçülerde su tahliyesi sağlanırsa, bundan sapmaya müsade edilir. Burada Schlüter®-TROBA-LINE uygulaması, düşük kottaki bağlantı yüksekliğinde su tahliyesini sağlar.

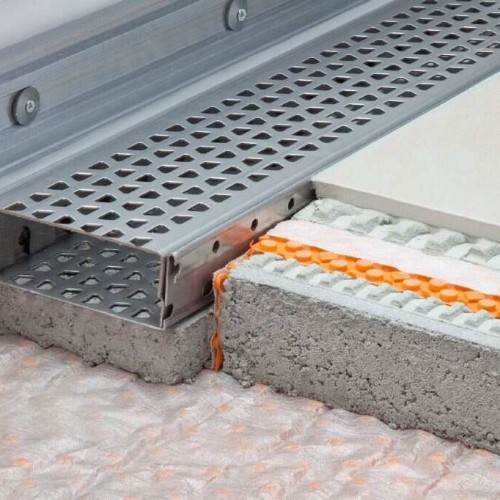

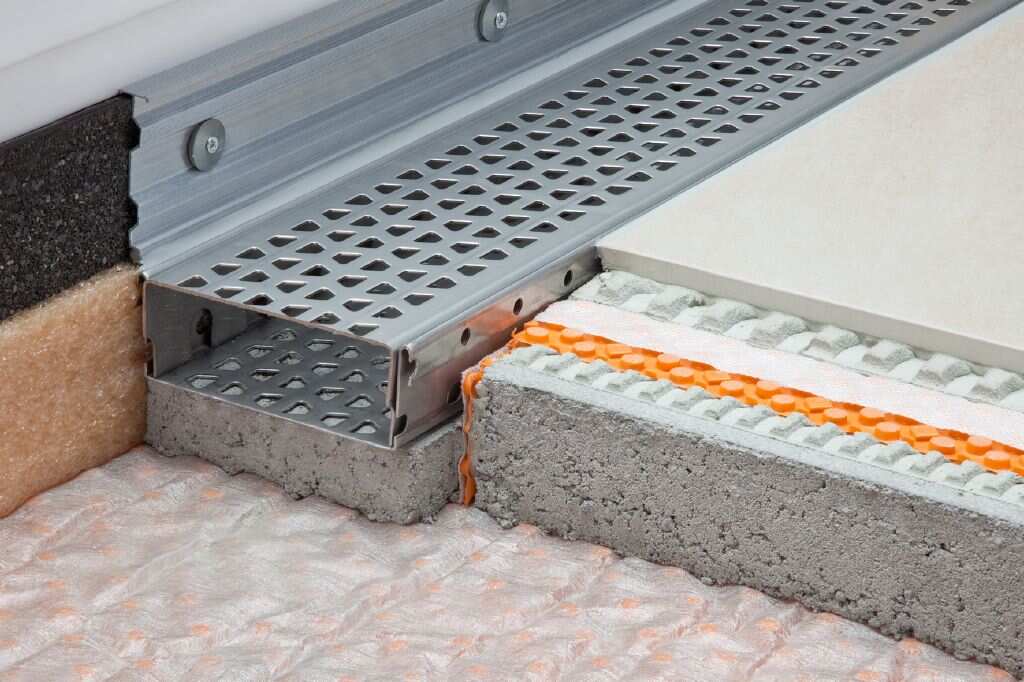

Schlüter®-TROBA-LINE-TL, delikli U şekilli üst parça ve delikli U şekilli alt parçadan oluşur ve Schlüter®-TROBA veya Schlüter®-TROBA-PLUS yüzey drenajı üzerine yerleştirilir.
Schlüter®-TROBA-LINE-TLR, destek çerçevesi içine sokulmuş olan drenaj ızgaradan oluşur.
Birikmiş olan su, drenaj kanalındaki açıklıklardan akar, kaplama grubu ve su drenaj çıkışındaki su, yalıtımlı membran arasında monte edilmiş olan drenaj folyosundan akarak, su yalıtımlı tabakaya gelir. Birikmiş olan su, alt ve üst kısımlardaki deliklerden kanala ve su yalıtım membranına akar. Buradan da, su yalıtım membranı ve kaplama konstrüksiyonu arasında serilmiş olan olan yüzeyaltı drenaj tabakası vasıtasıyla akar.
Schlüter®-TROBA-LINE-TLG, toplanan suyun bir yan noktaya drene edildiği, kapalı alt kısımlı bir tasarımdır.
- Balkon veya teras yüzeyi, işlevini yerine getiren, eğimli su yalıtımıyla döşenmiş olmalıdır.
- Schlüter®-TROBA-LINE ürününü, harç noktalarına yerleştirin ya da yükseklik ayarı Schlüter TROBA-LINE-TL/H ürününü kullanarak kapı elemanları ya da duvar bağlantıları alanlarına monte ederek suyun toplanmasını önleyin. Schlüter®-TROBA-LINE kurulurken, Schlüter®-TROBA-LINE ürününün yerleştirilmiş bulunduğu harç noktaları adedi ya da yükseklik ayarının, beklenen yüke uygun olması konusuna dikkat edilmelidir. Su akışını sağlamak için, oluğun sadece belirli bir kısmı harç ile doldurulmalıdır.
- Sızdırmazlık öğeleri, öncelikle Schlüter®-TROBA veya Schlüter®-TROBA-PLUS yüzey drenajı ve koruyucu katmanı olarak uygulanmalıdır.
Kaldırım döşeme sistemi ne olursa olsun, sızdırmazlık ögesi üzerinden öncelikle yeterince büyük bir drenaj alanı sağlanmalıdır ve bu alan üzerinden Schlüter®-TROBA-LINE ürününden gelen su, güvenli bir şekilde kanalizasyon sistemine aktarılmalıdır. - Birden fazla kanal elemanları bir araya getirildiğinde, bunlar U parçaları ile birbirine bağlanabilir (Şekil 1). Bu U-şekilli parçalar, bir tepe vidası (Şekil 2) olarak da kullanılabilir.
- Bu şekilde döşenmiş Schlüter®-TROBA-LINE ürünlerine karşı, bir sonraki aşamada şap veya seçilen döşeme konstrüksiyonu uygulanır.
Güçlendirme:
Schlüter®-TROBA-LINE-TL ve TLG drenaj kanallarında 110 mm ve 160 mm genişliklerinde, yüke bağlı olarak, Schlüter®-TROBA-LINE-TL/V desteğini/ güçlendirme elemanını uygulamak gerekebilir.
Schlüter®-TROBA-LINE-TL paslanmaz çelik, 1.4301 numaralı malzemeden yapılır ve delikli sac bantlardan şekillendirilir.
Schlüter®-TROBA-LINE-TLR ürününde, paslanmaz çelikten yapılmış olan alt parçanın üzerine yerleştirilen yukarıda kalan ızgara (üst ızgara), galvaniz çelikten imal edilmiştir.
Materyal Özellikleri ve Kullanım Alanları:
Önerilen drenaj elemanlarının kullanılabilirliği, uygunluğu ve seçilecek genişliği (75 mm, 110 mm, 160 mm) nesne tabanlı olarak beklenen su miktarı, mekanik veya diğer stres unsurlarına göre belirlenmelidir.
Schlüter®-TROBA-LINE özel bir bakım ve koruma gerektirmez. Gerektiğinde temizlenmeli, tıkanıklık yapan pisliklerden arındırılmalıdır. Alt kısmını temizlemek için, üst kısım çıkartılabilir.
