Schlüter® Kerdi drain
Kullanım ve Fonksiyon
Schlüter®-KERDI-DRAIN, binaların giderlerine bağlanan, su yalıtımlarının basit ve güvenli bağlantısı için bir yer sifonu sistemidir.
Bina su yalıtımında, seramik ve karodan oluşan kaplamalarla birlikte kullanımı, gittikçe daha çok yaygınlaşmaktadır. Bu Alman Yapı Birliği bildirisine uygun tekniğin bilinen kuralı olarak sayılır.
Schlüter®-KERDI-Manşet yüzey izolasyonuyla bileşimi için sızdırmaz bağlantı olarak yapıştırılır.
Schlüter®-KERDI-DRAIN gider, modüler olarak tasarlanmıştır ve her talebe göre bireysel düzenlenebilir. Bu sayede farklı gider hazneleri dikey/yatay ve çeşitli çaplar, birbirleriyle kombine edilebilir.
Schlüter®-KERDI-DRAIN-BASE, özellikle alçak yapılmış bir yer sifonudur. Geleneksel veya Schlüter®-KERDI-SHOWER’in zemin elemanları ile yapılmış hemzemin duşların montajı için uygundur.
Kullanım Schlüter®-KERDI-DRAIN
- Schlüter®-KERDI-DRAIN zemin sifon gövdesi, taşıyıcı yapıya monte edilir ve drenaja bağlanır.
- Daha sonra, ihtiyaç durumunda önce ses ya da ısı yalıtımı döşenebilir.
- Yapı koruma kapağı kaldırıldıktan sonra Schlüter®-KERDI-DRAIN başlığı, zemin yapısının yüksekliğine uygun olarak kesilir, sifon gövdesi üstüne oturtulur ve geri akış contası içine bastırılır (gerekirse gres yağı kullanınız).
Yandan çıkışlı drenajlarda Schlüter®-KERDI-DRAIN borusu, mevcut sarı ayırıcı halka üstüne yerleştirilir ki bu sarı halka kaplamaların yükseklik esnekliğinde, yalıtım için boş alan sağlar ve bundan dolayı işlem bitiminde mutlaka kaldırılmalıdır. Alttan çıkışlarda boru, sifon gövdesinin tabanına oturmayacak şekilde kısaltılmalıdır. - Daha sonra şap, Schlüter®-KERDI-DRAIN’in trapez delikli sifon flanşı, şapın üst yüzey köşesi ile örtüşecek şekilde dökülmelidir.
- Schlüter®-KERDI manşetlerinin Schlüter®-KERDI-COLL ile yapıştırılması yoluyla, şap yüzeyine sağlam bir geçiş sağlanır. Daha sonra Schlüter®-KERDI veya mala ile uygulanacak yalıtım maddesi ile yapılacak yüzey izolasyonu, manşetler yeterince birbiri ile örtüştürülerek uygun şekilde uygulanır.

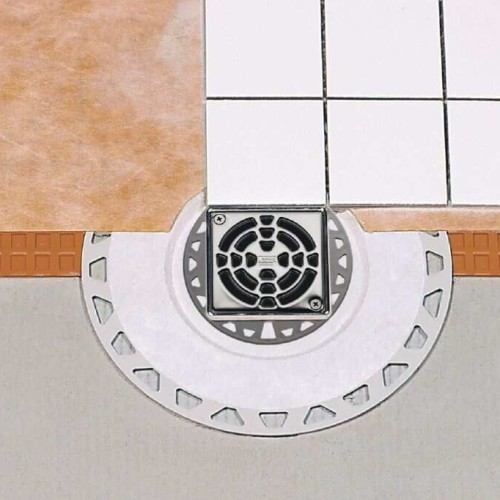

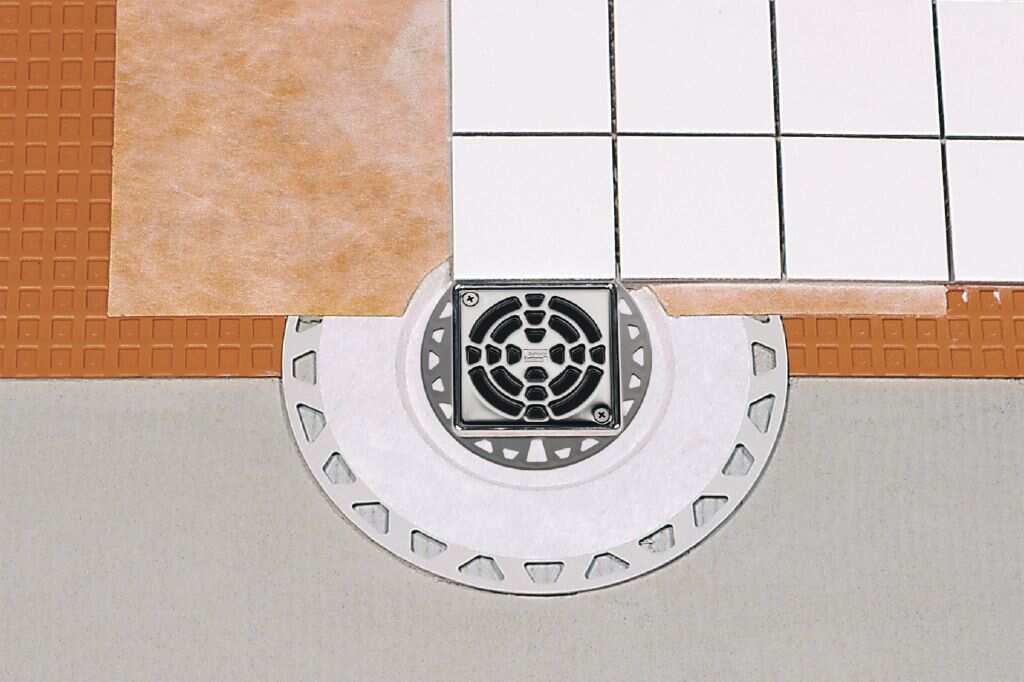

Schlüter®-DITRA yüzey izolasyonu olarak kullanılacaksa, bu, önce sifonun delikli kenarına döşenmelidir. Daha sonra Schlüter®-KERDI manşetleri, DITRA su yalıtım membranı ile örtüşecek şekilde tamamen yapıştırılmalıdır. Schlüter®-KERDI manşetlerinin yapıştırılmasında, izolasyon yapıştırıcısı olan Schlüter®-KERDICOLL uygundur. Bununla ilgili ürün veri sayfaları olan 6.1 Schlüter®-DITRA, 8.1 Schlüter®-KERDI ve de 8.4 Schlüter®-KERDI-COLL dikkate alınmalıdır. - Yüzey malzemesi olarak kaplama veya seramik döşenebilir. Izgara yüksekliği, kaplama, ızgara yüzeyine eşit olacak şekilde, yükseklik sabitleme halkası ayarlanarak ve zeminin altı haçla doldurularak ayarlanmalıdır.
Izgaranın alt kısmı, ince harcın yer sifonundan daha dar çapta olmasından dolayı, bir seramiğin aralık hatlarına ızgara sığabilir.
İpuçları: Schlüter®-KERDI-DRAIN, ahşap konsrüksiyonlara da monte edilebilir. Bununla ilgili detaylar istek üzerine gönderilir.
Gider haznesi, yüksek derecede darbeye dirençli polipropilenden (PP) yapılmıştır.
Üst yuvarlak halka, üst yüzeyi elyafla kaplı montaj flanşıyla akril-nitril-butadien-sitrolden (ABS) oluşur.
Schlüter®-KERDI manşet, her iki yüzeyi seramik yapıştırıcısına iyice yapışmasını sağlamak için özel elyaf kaplı yumuşak polietilenden üretilmiş, kılcal çatlakları örten su izolasyon membranıdır.
Paslanmaz çelik ızgarası V2A ( malzeme no 1.4301) den yapılmıştır.
Materyal Özellikleri ve Kullanım Alanları:
Gider hazneleri, DIN EN 1253’e uygun, binalar için sifonlar K3 olarak sınıflandırılmıştır. Bunlar araç trafiği olmayan yüzeylerdir. Örneğin ev, yaşlılar yurdu, oteller, okullar, yüzme havuzlarındaki çamaşır yıkama yerleri ve duşlar, teraslar, verandalar ve balkonlar gibi ıslak mekanlardır.
Donma tehlikesi bulunan yerlerde giderler, koku gidericili olmamalıdır. Eğer koku gidericiye gerek varsa, donmadan korunacağı bir yere, mesela bina içine monte edilmelidir.
Schlüter®-KERDI-DRAIN-BASE dışında bütün yatay tipli koku gidericili sifonların, giriş ve çıkışı vardır. Giriş, fabrikada monte edilmiş olan ve takılıp çıkartılabilecek (örneğin koku gidericisindeki suyun eksilmemesi için lavabonun gideri yer sifonuna bağlanabilir) bir tapayla kapalıdır.
Özel bazı durumlarda beklenen kimyasal, mekanik ve diğer zararlarda, zemin gider sisteminin uygunluğu açıklığa kavuşturulmalıdır.
Schlüter®-KERDI-DRAIN özel bir bakım ve koruma gerektirmez. Atmosfere veya agresif maddelere maruz kalan paslanmaz çelik yüzeyler, düzenli olarak, agresif olmayan bir temizlik maddesi kullanılarak temizlenmelidir.
Düzenli temizlik, paslanmaz çeliğin temiz görünümünü sağlar, korozyon riskini de azaltır. Temizlik ürünleri hidroklorik ve hidroflorik asit içermemelidir. Paslanmaz çelik ızgara ve koku giderici, yer sifonunu ve gider borularını temizlemek için çıkartılabilirler.
