Schlüter® Ditra Drain
Uygulama ve Fonksiyon
Schlüter®-DITRA-DRAIN, güvenli ve sürekli etkili kapillar bir birleşik drenajdır. Döşeme, Schlüter’de olduğu gibi ince harç yatağı üzerinde, eğimle bağlanan bağlantı parçalarıyla gerçekleştirilir. Bu ürün, üzerinden bir filtre gizlenen tek tarafı biçimlendirilmiş ortalama 4 mm yüksek, kesik koni biçimli yuvarlak çıkıntılardan oluşmaktadır. Biçimlendirilen çıkıntıların bir kısmı, alt kısmı karesel kesik yataklar oluşturacak şekilde döndürülebilen ortalama 2 mm yüksekliğinde piramitsel kesiklerden oluşur. Bunlar, bağlantı parçalarına oturtulabilecek ve Schlüter®-DITRA-DRAIN içine tam yassı şekilde oturtulabilecek 6x6 mm’lik çıkıntılarıyla, ince harç yatağı içindeki kesikleri sıkıştırmalarını sağlar. Üst kısımda yer alan ince tabaka içine, kaplama malzemesinin döşeneceği, ince harç yatağının koyulacağı kısımdır. Maskelenen su ve buhar geçiren filtre ince harç yatağının hızlı kurumasına imkân verir. Pasif kapiler uygulama yoluyla su, geri nakledilerek kaplama tabakasına gitmesi engellenir.
Kapatılan Schlüter®-DITRA-DRAIN polietilen hat, ayrıca bağlantılı sıkılaştırma parçaları için de bir koruma tabakası oluşturur.
Dar duran, tepesi kesik şekilde biçimlendirilen yuvarlak çıkıntılar çok yüksek basınç tazyiklerini (50/tm²’e kadar) kaldırabilirler. Arkası basık piramit şeklindeki yuvarlak çıkıntılar, iyi bağlantı yoluyla alt zemine uzatılır.
- Üzerine Schlüter®-DITRA-DRAIN yerleştirilmesi gereken alt zeminlerin düzgünlüğü, taşıma kapasitesi, dayanıklılığı ve malzeme dayanıklılığı alt alta test edilmelidir. Üst yüzeye zarar verebilecek parçalar uzaklaştırılmalıdır. Pürüz giderilmesi, yükseklik veya eğim denkleştirmesi gerekliyse, bu işlemler, güçlendirme bağlantısının tesisinden ve Schlüter®-DITRA-DRAIN’in döşenmesinden önce yapılmalıdır. Güçlendirme işlemi, atık suyun tahliye olabilmesi için, uygun eğimde olmalıdır.
- Daha önce tanımlanan zeminin üzerine, norma uygun, hidrolik donan ince harç, 6 x 6 mm ölçülerindeki bir dişli tarakla yayılır. Schlüter®-DITRA-DRAIN ile yapışan sıvanın seçimi, zeminle uyumlu olmalıdır.
- Schlüter®-DITRA-DRAIN’in ölçülü şekilde kesilen hatları, sürülen yapıştırıcının içine oturtulur ve zaman kaybetmeden bir tahta veya bir baskı makarasıyla tam olarak harcın içine batırılır. Kesik piramit şekilli kanallar, sıvanın döşenmesinden sonra doldurulmalıdır. Yapıştırma süresine uyulmalıdır. Schlüter®-DITRA-DRAIN, amaca uygun olarak, az gergin şekilde, zeminde ayarlanacaktır. Bazı hatlar çarpışmaya yönelik olarak birbirinin yanına oturtulur ve yanlardaki kaplama kenarlarları da, üst üste oturtulur. Üzerindeki kaplama kenarları eksik olan kesik kenarlar için, kendiliğinden yapışan Schlüter®-DITRA-DRAIN-STU darbeli kaplama kullanılır.
- Döşenen Schlüter®-DITRA-DRAIN’in hasar görmesini ve çalışma sırasında zeminin çözünmesini engellemek için, örneğin, çatı platformu döşenmek suretiyle korunması tavsiye edilir. Aynı şekilde, dış mekandaki güneş ışınları veya yağışlar için de, koruma tedbirleri gerekli olur.

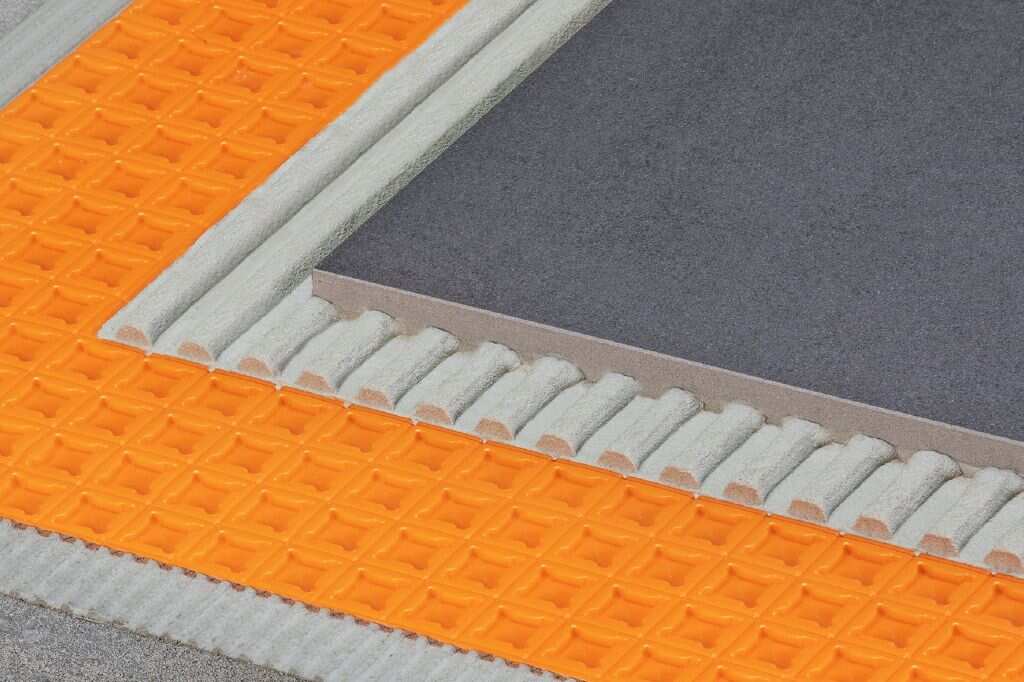

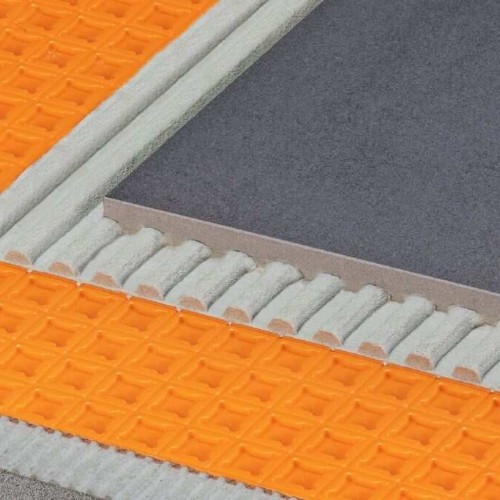

- Schlüter®-DITRA-DRAIN’in yapıştırılması sonrasında, direkt olarak karelaj veya doğal kaplamalar, ince kaplama yöntemiyle bunun üzerine uygun şekilde döşenebilir. Kaplama malzemesi tam olarak oturtulmalıdır. Dişli tarağın diş derinlikleri seramiğin üstüne uygun olmalıdır. İnce harcın döşenme süresi dikkate alınmalıdır. Dış mekanda hidrolik ince harç ve kaplama malzemesi su geçirmez ve hava koşullarına dayanıklı olmalıdır.
- Uygulama sonrasında kaplamaya uygun görüldüğü kadar ek sıva eklenebilir.
- Kenar kısımda açık drenaj bölgesinde, drenaj ekini kapatmadan, örneğin bir Schlüter®-BARA-RT profili veya bir kenar levhasıyla kaplanmalıdır.
- Alan sınırlama, kenar ve bağlantı ekleri şeklindeki hareket ekleri için bu bilgilendirme sayfalarındaki uygun bilgilere ve standart kurallara riayet edilir.
Not: Kenar kapakları, hareket ekleri ve duvar bağlantıları için Schlüeter®-BARA ve Schlüter®-DILEX profil tiplerimize dikkatinizi çekmek isteriz.
Schlüter®-DITRA-DRAIN, tek tarafı özel çıkıntı şeklinde biçimlendirilmiş ve üst tarafı polietilenden mamul, gizli filtreli, sabit polietilen folyodan imal edilmiştir.
Malzeme +80°C'lik sıcaklıklara kadar şeklini korur. Schlüter®-DITRA-DRAIN 50 t/m²’ye kadar basınca dayanıklıdır.
Fonksiyon ve malzeme özellikleri, oldukça dayanıklıdır. Malzeme eskimeye karşı dayanıklıdır ve çürümez. Atıkları özel atık mahiyetinde değildir. Polietilen uzun süreli UV ışınlarına dayanıklı değildir, bundan dolayı depolama sırasında uzun süreli yoğun güneş ışınlarından uzak tutulmalıdır.
Schlüter®-DITRA-DRAIN ile bağlantılı kullanılan ince harç ve kaplama malzemesi, ilgili bölgeye uygun olmalıdır ve gerekli koşulları karşılamalıdır. Dış alanlarda bu malzemeler su sızdırmaz, buzlanma ve fırtınaya karşı dayanıklı olmak zorundadırlar.
“Dış Kaplamalar” ile ilgili ZDB-broşüründe aşağıdaki durumlar belgelenmiştir: “Doğal yapı taşı ve beton yapı taşı, farklı kurulama işlemleri yoluyla farklı renklerde olabilir”.
Bu kaplama özelliği, ürün bilgilendirme sayfasında yazılı yapısal uygulamada tamamen istisna edilemez.
Üst kaplama seçiminde müteahhide bu konuda tavsiyede bulunuyoruz.
Kaplama ve alt zemin arasında bağlantı basıncını asgariye düşürecek bir havlandırma bölgesi oluşturulması konusuna dikkat edilmelidir. Kaplama malzemesi, beklenen basınç yüklerini sabit bırakmalıdır ve uygun malzeme kalınlığında tercih edilmelidir. Sert maddelerle oluşacak çarpma yükleri, seramik kaplamalarla engellenir. Özel kullanılacak uygulama bölgeleri için ve büyük çaplı sanayi kullanımlarında seramik ebadı en az 5 x 5 cm büyük, ve en az 8 mm kalın olmalıdır.
Schlüter®-DITRA-DRAIN üzerine döşenen kaplamalar sistemin gerektirdiği şekilde sert ayakkabıyla yürüme sırasında veya sert bir cisimle vurulmasında boşluk sesi vermelidir.
Eklemlerdeki çatlaklar, kaplama ve ek malzemeden imal edilen değişik genleşme malzemeleriyle kesinlikle tamamen kapatılmamalıdır.
Hareketli eklerle ilgili bilgi:
Schlüter®-DITRA-DRAIN mevcut bir uzatma parçası üzerinden ayrılmalıdır. İlgili kurallara uygun olarak hareketli ekler, karelaj içine oturtulmalıdır. Dış bölgede (balkonlar ve teraslar) 3 m kenar uzunluğundaki alan ölçüsünü aşmamalıdır.
Altyapıya göre ve beklenen sıcaklık değişmelerine göre aynı zamanda daha küçük alanlara da gereksinim duyulabilir. Açık yapı kısımları veya duvarların birleştirilmesinde gergi durumları, uygun kenar ek yapılanması yoluyla ortadan kaldırılmalıdır. Kenar ekleri ve bağlantı ekleri bunun için geçerli kurallara uygun olmalı ve gergi durumlarını kaldırmak için yeteri derecede ölçülebilmelidir. Hareket ve kenar eklerinin yapılandırılmasında Schlüter®-DILEX serisinin değişik profil tiplerinin uygulamasına dikkat çekmek isteriz.
Çatı terasları:
Uygulama ve yaşam alanlarının üstündeki çatı teraslarında veya benzeri yerlerde öncelikle ilgili kurallara göre, normlara uygun güçlendirme yapılan çatı uygulamaları, buhar depolaması, ısı toplama döşemesi ve üst izolasyon tesisatı gereklidir. Üst güçlendirme tesisatının üstüne, bir de drenaj oturtulmalıdır (Schlüter®-TROBA-PLUS). Bunun üzerine bir yük dağılım kaplaması şeklinde bir döşeme tesis edilmelidir. Döşeme yüzeyinin üstüne, Schlüter®-DITRA-DRAIN Karelajın bitişik drenajı ve ayrıştırma parçası yapıştırılır.
Döşeme, bir yük dağılım döşemesi olarak direk izolasyonun üzerine uygulanırsa, üst tarafından Schlüter®-KERDI bağlantı izolasyon parçasıyla doğru şekilde güçlendirilmesi gerekir. İzolasyon tabakasının alt kısmı, taşıma yapısının üstüne norma uygun şekilde bir çatı güçlendirme parçası ve buhar depolama alanı (dönen çatıda olduğu gibi) oluşturulur. Bu uygulamada yük dağılım kaplaması olarak Schlüter®-BEKOTEC tavsiye ediyoruz.
